Llevamos tiempo oyendo hablar de la llegada de la cuarta generación de telefonía móvil (la famosa tecnología LTE, ó 4G) y la reordenación del espectro electromagnético en función del dividendo digital.

¿Qué es todo esto? Y lo que es más importante para las empresas de sonorización, ¿cómo va a afectar a nuestros sistemas inalámbricos?



El Dividendo Digital

Desde mitad del siglo pasado se han venido utilizando el rango de frecuencias UHF comprendido entre 470 a 862 MHz para la transmisión de señales de televisión y radio.

Nuestros sistemas inalámbricos UHF han venido funcionando sin problemas en esos rangos de frecuencias. Con la llegada de la LTE (tecnología móvil de cuarta generación) y ante la escasez de espacio libre en el espectro electromagnético, se toma la decisión de reorganizar el mapa de dicho espectro.

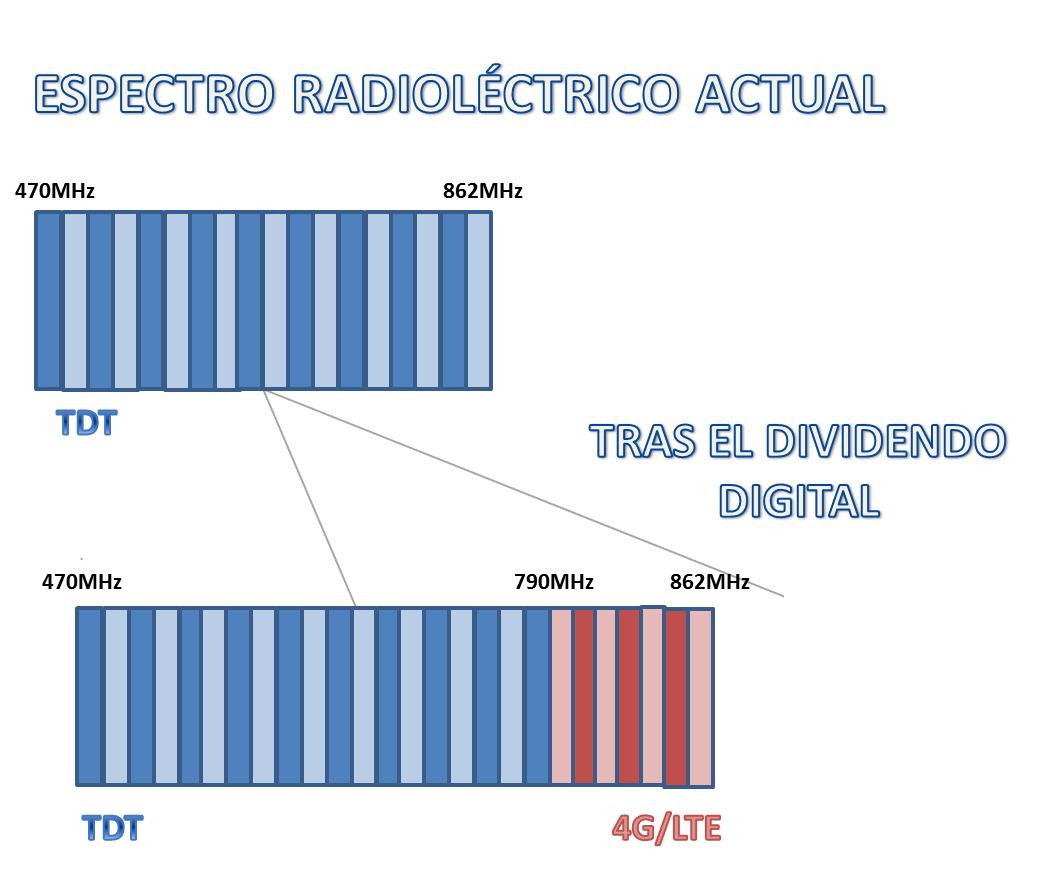

Las televisiones TDT se desplazan para dejar libre la zona comprendida entre 790 y 862 MHz. Es por ello que en los últimos meses todas las comunidades de vecinos han tenido que resintonizar sus antenas: los canales que antes estaban en ese rango de frecuencias han tenido que desplazarse.

De esta forma ese ancho de banda de 72MHz (862-790) quedará libre para el uso de la tecnología LTE a partir del 1 de marzo de 2015.

DividendoDigital

Nuestros sistemas inalámbricos y el dividendo digital

Hasta ahora nuestros sistemas inalámbricos han convivido con los canales TDT. Cuando cualquier empresa de sonorización va a montar sistemas inalámbricos en un evento, lo habitual es hacer un escaner de frecuencias para situar nuestros sistemas en zonas no problemáticas (por ejemplo, evitar situarnos en las frecuencias en las que esté emitiendo un canal de TDT).

Además, hay que controlar las intermodulaciones, ya sea con los bancos de nuestros sistemas o mediante tablas excel para calcular posibles intermodulaciones entre sistemas.

Con la llegada del dividendo digital, todo va a seguir igual excepto por dos cosas:

Por un lado, no podremos seguir utilizando nuestros sistemas en el rango de frecuencias que va de 790 a 862 MHz en las zonas que tengan cobertura 4G. Si situamos un sistema en esa zona, las interferencias producidas por las ondas de LTE no nos permitirán utilizarlo.

Debido a esto, la gente que se ha informado y todavía tiene sistemas que trabajan en ese rango están intentando venderlos para no quedarse en un mes con sistemas obsoletos. Ojo con esto porque hay multitud de anuncios como este de sistemas que serán inutilizables en las zonas con cobertura 4G.

Recordad que a partir del 1 de marzo empezarán a hacerse pruebas de LTE, así que cuidado si vais a comprar sistemas inalámbricos, elegid bien el rango de frecuencias.

Por otro, las TDT se han reordenado, y van a quedar menos espacios libres en la zona de 470 a 790MHz.

¿Qué dice la legislación de todo esto?

En el último año he escuchado muchas cosas confusas sobre la legislación de la radiofrecuencia en España.

En un curso de RF que hice este año nos hablaron de una normativa de Notas UN CNAF 2010.
Allí, en la nota UN-118 “Micrófonos sin hilos en UHF” dice: “La banda de frecuencias 863-865 MHz, podrá ser utilizada por micrófonos inalámbricos y otras aplicaciones de transmisiones de audio (por ejemplo auriculares sin hilos y dispositivos portátiles para música) en aplicaciones preferentemente no profesionales o de
uso doméstico en interior de recintos” pero no habla nada de aplicaciones profesionales.

En un seminario de un conocido fabricante de inalámbricos nos decían que con la entrada del dividendo digital las frecuencias legales a utilizar para nuestros sistemas inalámbricos serían 821-832MHz y 1785-1805MHz.

¿Qué hay de cierto en todo esto?

Bueno, realmente de 863 a 865 MHz es para aplicaciones NO PROFESIONALES, con lo cual aquí no entramos las empresas de sonorización. 2 MHz es un ancho de banda ridículo para cualquier producción media.

De 821 a 832 MHz se supone que está dentro del rango de LTE.

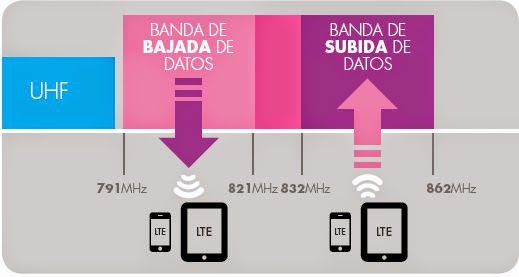

frecuencias LTE

Sin embargo, ese rango corresponde a la zona de guarda que han dejado de separación entre la banda de bajada de datos y la banda de subida. Hoy por hoy no sabemos si podremos situar sistemas en esa banda, la recomendación es evitarlo. Si tenemos sistemas que trabajan en esa zona podemos probar a partir de marzo a ver cómo se comportan, pero el riesgo de intermodulaciones con LTE está ahí.

La ley que marca con claridad las bandas de frecuencias permitidas para sistemas inalámbricos en España es la Orden IET/787/2013, de 25 de abril, por la que se aprueba el cuadro nacional de atribución de frecuencias.

Esta Orden dice lo siguiente:

“Se destina, con la consideración de uso común, la banda 1785-1800 MHz para usos de micrófonos sin hilos en aplicaciones profesionales dentro de recintos cerrados.”

Otras utilizaciones de baja potencia, también con la consideración de uso común, para (…)micrófonos sin hilos para aplicaciones profesionales se permiten en el rango de frecuencias 470 a 786 MHZ (…) y su uso queda condicionado a no causar interferencia perjudicial al servicio de televisión, en cuyo caso deberán cesar sus emisiones inmediatamente”

Conclusiones

La banda de 1’8GHz, que muchos fabricantes están empezando a implementar en sus sistemas, se admite para trabajar con sistemas inalámbricos dentro de recintos cerrados.

Para exteriores, se permite utilizar el rango de frecuencias de 470 a 786, siempre que no interferamos en la TDT. No hace falta ningún tipo de licencia para trabajar en ese rango con micrófonos inalámbricos.

El resto de los equipos UHF es muy improbable que puedan seguir funcionando sin problemas en zonas con cobertura 4G.
